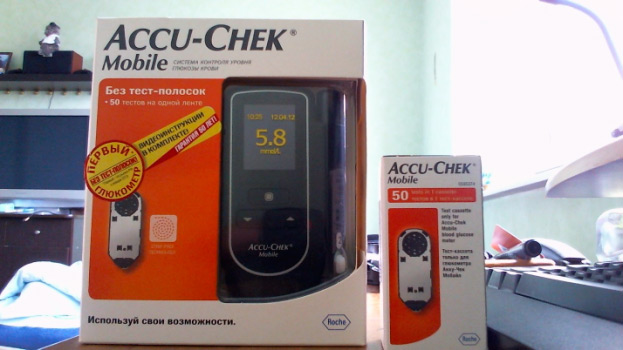

Всем привет! Не так давно на рынок диабетических товаров вышел очень удобный глюкометр AccuChek Mobile.

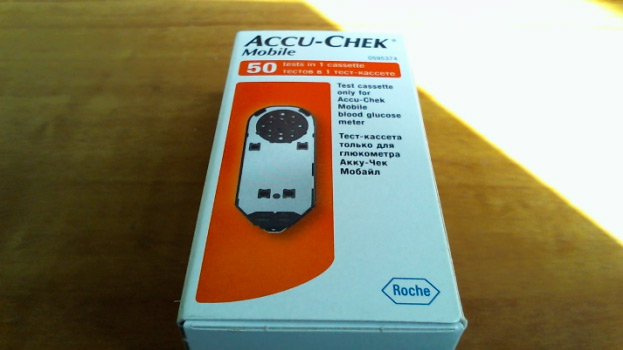

Основным преимуществом данного изобретения является то, что он работает без тест-полосок. Вместо них производители Roche решили использовать специальные кассеты, которые содержат в себе барабан с лентой на 50 контрольных измерений.
И тот факт, что для замера уровня гликемии в крови диабетику больше не приходится возиться с кучей инструментов (бочонок с полосками, ручка-ланцет и глюкометр) несомненно радует, теперь все это сосредоточено в одном устройстве. Особенно это удобно людям ведущий активный образ жизни.
Но, как и за все в этом мире, за комфорт необходимо платить. В данном случае глюкометр в интернет магазине ТЕСТ-ПОЛОСКА стоит 3600 рублей в комплекте с одной тест-кассетой. (
http://www.test-poloska.ru/catalog/specialoffers/accucheckmobile.html) А каждая тест-кассета в этом же магазине (50 измерений) стоит 1060 рублей, что не мало (
http://www.test-poloska.ru/catalog/teststripes/mobileteststrips50.html) и эти цены одни из самых низких в интернете... (Средняя цена на обычные полоски от 300 до 600 рублей за 50 шт) Более того, этот глюкометр настолько «умный», что он не будет работать с кассетами с просроченным сроком годности, а установленная в глюкометр кассета должна быть использована не позднее чем через 90 дней со дня установки. Этот факт расстраивает, ведь многие глюкометры можно использовать с просроченными полосками, и результат как известно будет искажен совсем не сильно (в среднем 0.2 — 0.5 ед), а экономия получается существенная.
Так вот, данный глюкометр так же можно обмануть, заставив его работать с просроченными тест-кассетами при этом не теряя гарантии и вмешиваясь в конструкцию глюкометра!
Далее я опишу как происходит «обман» прибора и распишу сам способ, который доступен любому человеку. (
ВСЕ ДЕЙСТВИЯ С ГЛЮКОМЕТРОМ ВЫ ПРОВОДИТЕ НА СВОЙ СТРАХ И РИСК, АВТОР СТАТЬИ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ТОЧНОСТЬ ИЗМЕРЕНИЙ «ОБМАНУТЫМИ» КАССЕТАМИ И ЗА СОХРАННОСТЬ ГЛЮКОМЕТРА)
С момента покупки глюкометра я задался вопросом, как заставить его измерять сахар просроченными кассетами. Обшерстив весь интернет — форумы, видео и другие материалы на разных языках я не нашел никакого готово решения, и решил сделать первый шаг сам.

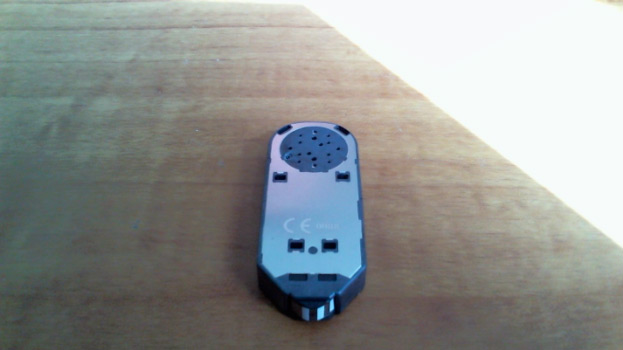

Рассудив логически, я пришел в выводу, что срок годности зашит в каждую кассету отдельно, а значит и начинать исследование необходимо с кассеты, а решение лежит, а точнее сказать приклеено, на поверхности самой кассеты: Но не с этой стороны.))

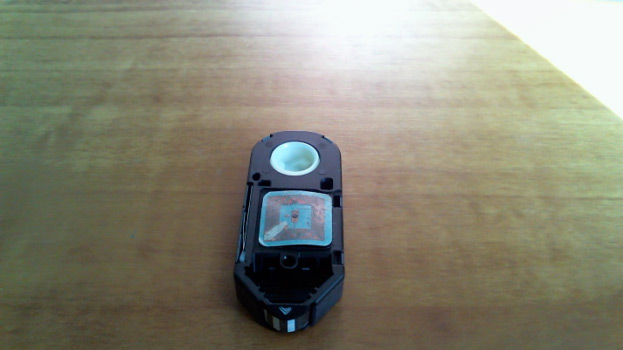

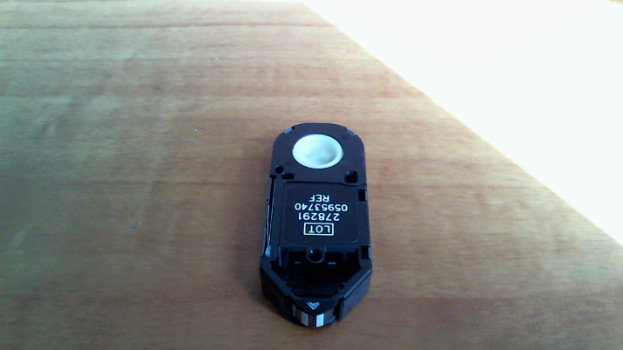

Вот с этой:
После взгляда на эту наклейку, квадратная посредине с надписью LOT и REF мне в голову пришла аббревиатура — RFID! (RFID (англ. Radio Frequency IDentification, радиочастотная идентификация) —
https://ru.wikipedia.org/wiki/RFID)
Тут все стало ясно, это RFID чип и вся информация содержится в нем, а передача ее в глюкометр осуществляется бесконтактным методом, посредством радиоканала.

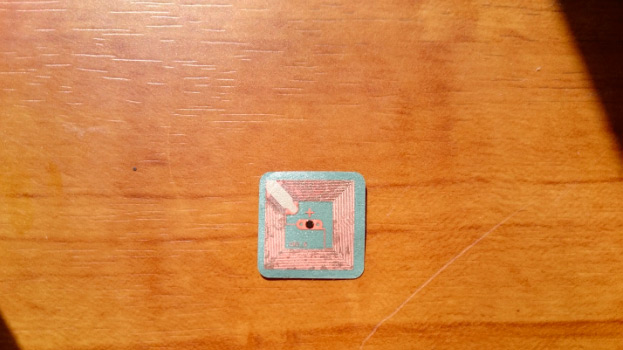

Отклеиваем чип и видим такую вот картинку:
В подробностях, на сколько позволила разрешающая способность матрицы камеры телефона =)
Наша теория оказывается верна, теперь необходимо считать информацию с это чипа.
Специального RFID считывателя у меня под рукой не оказалось, да и стандарта по которому он собран я тоже не знаю. Но т.к. я являюсь обладателем смартфона с продвинутым NFC передатчиком (Sony Xperia Z3 Comapact) я просто прикоснулся телефоном к чипу и услышал заветный сигнал и ошибку...
Раз сработало, значит чип либо семейства Mifire/Ultralight (Проездные метро), либо ISO 14443, либо ISO 15693 — все это стандарты, которые могут содержать достаточно информации о дате и сроке годности.
В плей-маркете я обнаружил приложение RFID NFC Tool (https://play.google.com/store/apps/details?id=tw.com.method.rfidtool ), которое все эти стандарты знает и знает команды для считывания информации с чипов. Установив его и метод «тыка» пробуя различные стандарты, я выяснил что чип типа
ISO 15693 Vicinity и считав всю информацию с него получил следующее —
Inventory — E0:40:01:00:26:8A:D9:1E
Sys info:
DSIF 0×00
AFI 0×00
NoB 28, 4 bytes per block
IC reference 0×01
0×00 30 20 A0 97
0×01 6F 5A 32 13
0×02 1E 46 1E 46
0×03 5C 28 3C A5
0×04 0A 14 0C 0E
0×05 10 12 14 11
0×06 1F 64 0A 0A
0×07 32 58 EA D3
0×08 C7 12 0A 98
0×09 75 A1 AA 13
0×0A DF 0E 3D E7
0×0B F8 00 F1 DD
0×0C 00 F1 F1 A9
0×0D 45 0A 32 32
0×0E 71 FF FF 37
0×0F 55 96 CA 54
0×10 B8 08 02 04
0×11 00 00 00 20
0×12 35 40 41 3B
0×13 31 24 16 50
0×14 3C 01 0F 28
0×15 00 00 D0 F0
0×16 76 1E 07 3F
0×17 2D 00 00 00
0×18 00 00 00 00
0×19 00 00 00 00
0×1A 00 00 00 00
0×1B 00 00 00 00
Далее я делал несколько измерений и снова считывал кассету, затем попробовал прочитать информацию с других кассет (с аналогичными и отличающимися сроками годности) И выяснилось несколько важных фактов. А именно назначение блоков:
Inventory — E0:40:01:00:26:8A:D9:1E —
Уникальный идентификатор кассеты (У всех разный)
Sys info: —
Информация о блокировках и разрешении чтения/записи.
DSIF 0×00
AFI 0×00
NoB 28, 4 bytes per block
IC reference 0×01
Полезные данные: (Здесь были определены блоки отвечающие за срок годности помечаю красным, остальные блоки неизменны всегда) Блоки перед которыми стоит точка защищены от записи — только чтение (Производитель позаботился о том что бы эти данные нельзя было изменить.)
0×00 30 20 A0 97
0×01 6F 5A 32 13
0×02 1E 46 1E 46
0×03 5C 28 3C A5
0×04 0A 14 0C 0E
0×05 10 12 14 11
0×06 1F 64 0A 0A
0×07 32 58 EA D3
0×08 C7 12 0A 98
0×09 75 A1 AA 13
0×0A DF 0E 3D E7
0×0B F8 00 F1 DD
0×0C 00 F1 F1 A9
0×0D 45 0A 32 32
0×0E 71 FF FF 37
0×0F 55 96 CA 54
0×10 B8 08 02 04
0×11 00 00 00 20
0×12 35 40 41 3B
0×13 31 24 16 50
0×14 3C 01 0F 28
0×15 00 00 D0 F0
Количество оставшихся измерений: (У новой кассеты 16 и 17 блоки = 00 00 00 00, это значит осталось 50 измерений, в данном снапшоте осталось 43 измерения)
0×16 76 1E 07 3F
0×17 2D 00 00 00
Нулевые значения: (Нигде не используются, видимо избыточная память чипа)
0×18 00 00 00 00
0×19 00 00 00 00
0×1A 00 00 00 00
0×1B 00 00 00 00
Расшифровать 16-тиричный код, что бы ввести нужную дату, мне пока что не удалось... Ни контрольные суммы, ни какие либо алгоритмы сюда не подходят пока что — получается всегда белиберда... Да и все блоки серьезно защищены от записи.
По идентификатору чипа и по интернет каталогу я выяснил что это за чип [PHILLIPS Semiconductors NXP I-CODE SLI (SL2 ICS20)] и наше для него «датащит». (Данные RFID метки имеют 28 перезаписываемых блока памяти с возможностью блокировки)
В «датащите» сказано, что каждый блок можно перезаписать 100000 раз, но при блокировке блока от записи — запись в него уже
не возможна!
Первый и самый просто способ взлома глюкометра состоит в том, что бы сбрасывать количество измерений на чипе с хорошим сроком годности и переклеивать его на просроченную, но неиспользованную кассету.
Необходимо:
1. Андроид — Смартфон с поддержкой NFC
2. Установленная программа NFC RFID Tool
3. Новая просроченная кассета
4. Использованная кассета с нормальным сроком годности.
Описание:
1. Достаем из глюкометра старую кассету,
2. Вставляем просроченную и включаем аппарат (Это нужно сделать что бы сбросить память глюкометра на старый чип, иначе не сработает)
3. После того как вылезла ошибка вытаскиваем просроченную кассету и меняем на ней чип на тот что приклеен на использованной кассете.
4. Запускаем RFID NFC Tool, выбираем ISO 15693 и прикасаемся к чипу, который мы только что приклеили.
5. Выбираем в пункте Command list — пункт Write single block.
6. В графе BLOCK(hex) пишем 16
7. В графе DATA(hex) пишем 00000000
8. Жмем Run command
9. Повторяем пункты 6-8, только вместе 16 теперь пишем 17 (Все это надо делать, не отводя чип от телефона)
10. Убираем телефон в сторону и вставляем кассету в глюкометра
11. Вуаля! Получаем сообщение что осталось 50 измерений — можно использовать.
Таким способом можно пользоваться до тех пор, пока либо физически не повредится чип, либо пока срок годности, прописанный в нем не подойдет к концу.
Я решил пойти другим путем и заказал упаковку этих чипов в интернет магазине, что бы попробовать записать на них срок годности на пару лет вперед :) и переписывать только количество измерений.

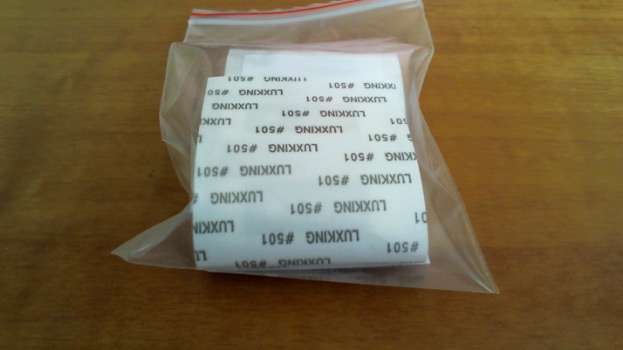

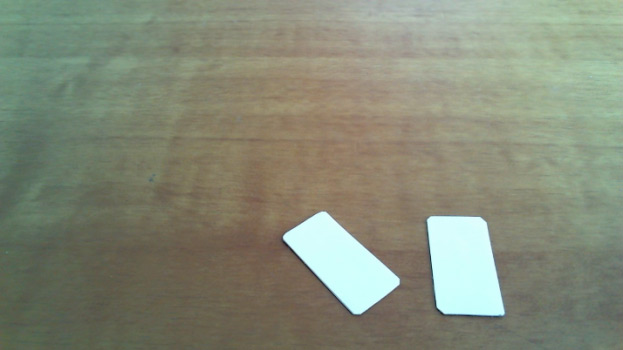

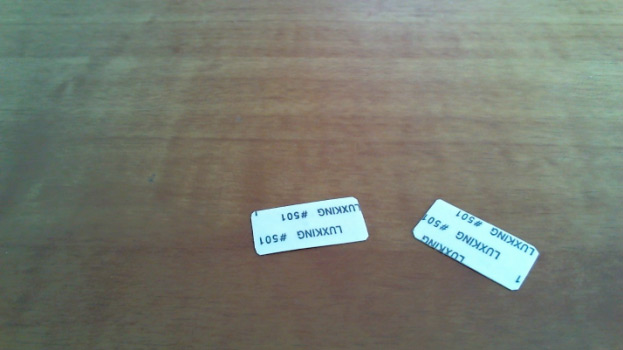

Посылка пришла в виде вырезаемых чипов на клейкой основе. Я сразу вырезал парочку под ширину кассеты (Вертикально они не вставляются)
Проверив чипы (Записав на них данные по блочно с одной из имеющихся у меня кассет) я начал методом «тыка» менять данные в тех блоках, которые я отмечал красным ранее.
И в итоге у меня получилось! Правда я не знаю до, когда этот чип будет работать, пока что срок годности я вижу всегда на + 90 дней вперед ;) Записал видео демонстрирующее, работу чипа:
https://www.youtube.com/watch?v=bDQCBiKevZ8
И представляю вашему вниманию данные для записи на чип:
0×00 30 20 A0 97
0×01 7D 5A 32 13
0×02 1E 46 1E 46
0×03 5C 28 3C A5
0×04 0A 14 0C 0E
0×05 10 12 14 11
0×06 1F 64 0A 0A
0×07 32 58 EA D3
0×08 C7 12 0A 98
0×09 75 A1 AA 13
0×0A DF 0E 3D E7
0×0B F8 00 F1 DD
0×0C 00 F1 F1 A9
0×0D 45 0A 32 32
0×0E 71 FF FF 37
0×0F 55 96 CA 54
0×10 B8 08 02 04
0×11 00 00 00 20
0×12 35 40 41 3B
0×13 31 24 16 50
0×14 3C 01 0F 28
0×15 00 00 D0 F0
Если у кого-то получится разобраться в коде — то будет крайне здорово! Ведь можно будет тогда указать срок годности любой вплоть до 2099 года! И пользоваться всегда этим чипом без переклеек и сложных манипуляций.
По сути этот метод ничем не отличается от переклеек старого чипа с использованной кассеты, всегда надо «сбрасывать» измерения. Но с этим чипом удобно то, что он ложится в глюкометр точно на считыватель, и не надо опасаться, что повредится индукционная антенна во время переклейки. А если вам будет лень перебирать разные значения блоков, можно просто считать данные с кассеты с большим сроком годности (это можно сделать даже, не вскрывая коробочки) и записать данные на этот чип.
Удачи!
Если кто-то заинтересуется данной темой, милости прошу и оставляю свои контакты
Летов Никита Кириллович
Email — letnik86@gmail.com
Мобильный — +7(905)549-36-47
ВК — http://vk.com/technixc
